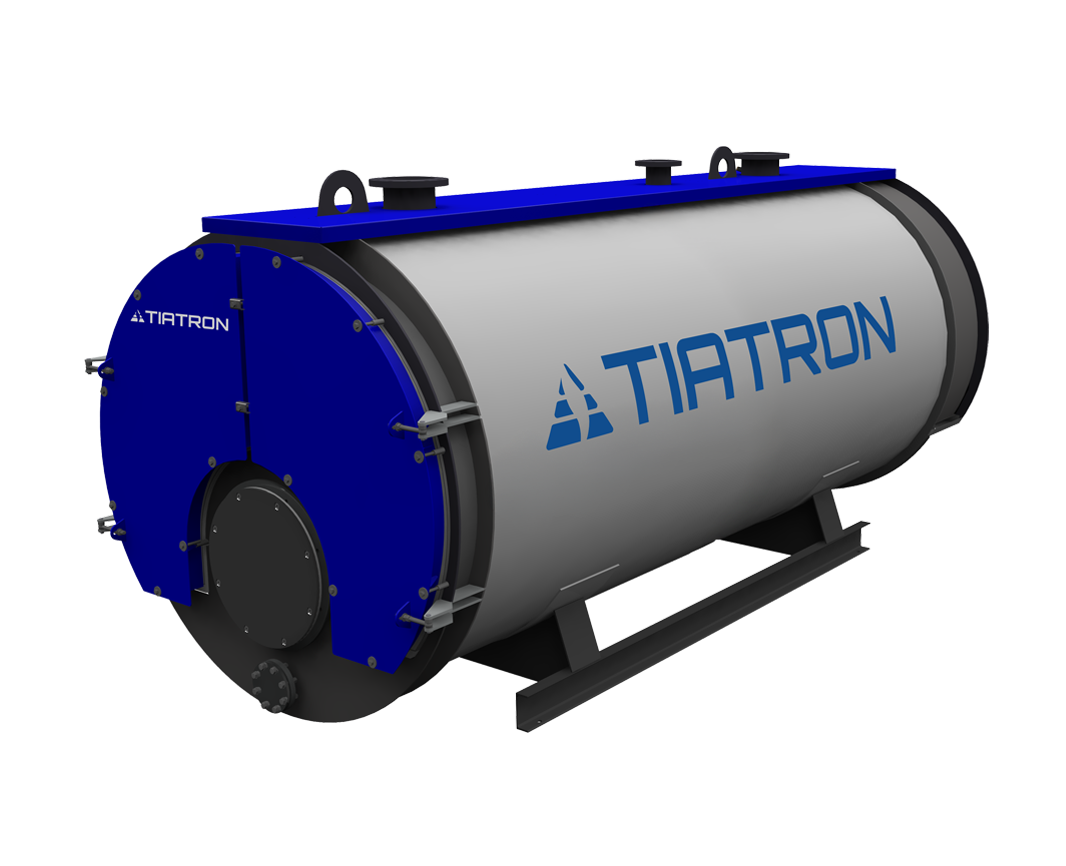

TIATRON 3FT — трёхходовой стальной водогрейный жаротрубный котёл, рассчитанный на работу с наддувной горелкой. В товарной таблице представлена модель мощностью 1000 кВт; производитель также развивает линейку трёхходовых котлов большей мощности.

ОСНОВНЫЕ ПАРАМЕТРЫ

• Диапазон мощности / производительности — в таблице: 1000 кВт
• Максимальная температура — до 115 °C
• Рабочее давление — до 6 бар

КОНСТРУКЦИЯ И ОСОБЕННОСТИ

Дымовые газы последовательно проходят топку, второй и третий ходы теплообменника. В трубах третьего хода устанавливаются турбулизаторы, усиливающие конвективный теплообмен и повышающие эффективность использования теплоты сгорания. Передняя дверь обеспечивает доступ к топке и дымогарным трубам. Горелка крепится к глухой фланцевой плите, которая обрабатывается под конкретную модель; при необходимости применяется удлиняющая вставка. Зазор вокруг пламенной головы уплотняется каолиновой ватой. Для защиты теплообменника температура обратной воды должна поддерживаться не ниже 60 °C. Рекомендуется организовать рециркуляцию части нагретой воды; допустимое регулирование нагрузки составляет 25–100 % от номинальной мощности.

СФЕРЫ ПРИМЕНЕНИЯ

Котлы серии предназначены для систем отопления, теплоснабжения и технологических контуров промышленных, коммунальных и коммерческих объектов. Монтаж выполняется в закрытом котельном помещении с рассчитанной вентиляцией и дымоходом.

КОМПЛЕКТАЦИЯ

• котёл с теплоизоляцией и облицовкой
• комплект турбулизаторов
• глухая фланцевая плита горелки
• паспорт и руководство по эксплуатации.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

• наддувная газовая, комбинированная или жидкотопливная горелка
• щит TIPROmatic или внешняя система автоматизации
• насос рециркуляции и термостат обратной воды
• предохранительная арматура, расширительный бак и устройства контроля давления.

МОДЕЛЬНЫЙ РЯД

• TIATRON 3FT 1000 — 1000 кВт
