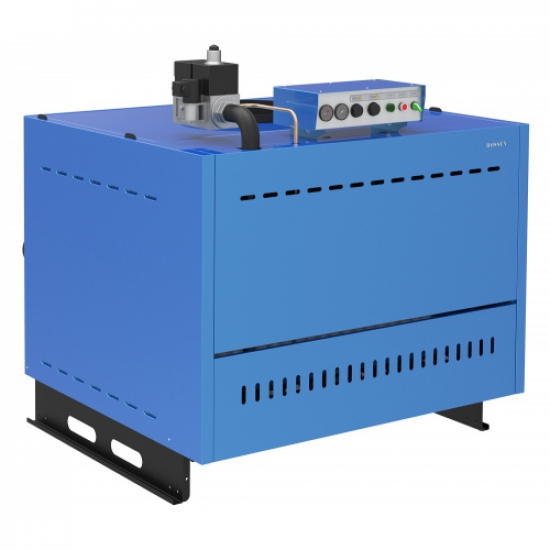

Котлы RSA500 мощностью 500 кВт являются газовыми водогрейными аппаратами с водотрубным теплообменником. Конструкция теплообменника обеспечивает сочетание значительной тепловой мощности и высокого КПД при малых габаритах и небольшом весе.
Установленная на котле многорожковая микрофакельная атмосферная горелка инжекторного типа обеспечивает экономичное сжигание газа благодаря разбиванию газового потока на множество мелких струй и предварительному смешиванию части воздуха с газом в инжекторах.
Благодаря применению оребренных труб удалось объединить радиационную и конвективную поверхности нагрева в одно целое, что позволило уменьшить металлоемкость, существенно снизить вес котла и его размеры.
Высокая скорость циркуляции теплоносителя в топочных трубах позволяет в несколько раз снизить отложения накипи на стенках труб и увеличивает интенсивность теплообмена.
Малый водяной объем делает котел безопасным при превышении рабочего давления или при перегреве воды.
Котлы имеют большой срок эксплуатации и неограниченное количество пусков и остановок благодаря плавающей конструкции теплообменника, которая позволяет трубам свободно перемещаться относительно каркаса котла при тепловом расширении (включение-выключение котла).
Максимальный доступ для обслуживания и осмотра котла как со стороны газовой части, так и внутренних водяных поверхностей.
Возможность очистки теплообменника механическим и химическим способами.
На котлах установлена надежная автоматика управления с газовыми клапанами, которая обеспечивает:
Котлы адаптированы для установки в крышных котельных благодаря следующим особенностям:
Технические характеристики | |
Номинальная теплопроизводительность | 500 кВт |
Отапливаемая площадь | 5000 м2 |
Расход природного газа, м3/ч | 28,5 - 57 м3/ч |
Вид топлива | газ природный ГОСТ5542-87 сжиженный бытовой газ LPG (пропан-бутан) |
Разряжение за котлом, не более | 20 - 60 Па |
КПД котла | не менее 93% |
Максимальное давление на входе в котёл | 0,6 МПа (по спецзаказу 1,0 МПа) |
Номинальное давление газа на входе - газ природный | 200 мм.вод.ст. |
Температура воды на выходе из котла | +50...+95°С (по спецзаказу +50...+110°С) |
Номинальный расход воды через котел | 21 м3/час |
Напряжение питания | 220 В |
Водяной объем котла | 66 л |
Размеры дымохода, Ø | 450 мм |
