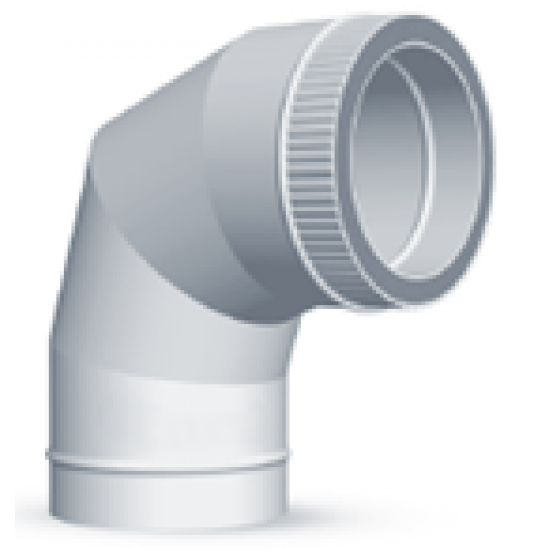

Отвод 90°

Отвод 90° - это основной элемент дымоходной системы, позволяющий изменять направление дымовой трубы в случаях, когда необходимо обойти препятствие, или повернуть дымоход в нужном направлении. Отводы выполняются из цилиндрических секторов, соединенных под определенным углом.

Дымовые трубы тип «Сэндвич» состоят из внутренней сварной трубы (различных марок сталей (AISI 430, 304, 321) разной толщины и внешней трубы большего диаметра из матовой или полированной (зеркальной) нержавеющей стали марки AISI 430 толщиной 0,5 мм или из оцинкованной стали. Между трубами проложен слой утеплителя — негорючий изоляционный материал на основе базальтовых пород.

Технические характеристики отводов 90°:

	d	115	120	130	140	150	160	180	200	200	250	250	300	300
	D	200	200	200	200	210	220	240	260	300	310	350	360	400
	B	210	210	210	210	220	230	250	270	200	320	250	370	300
	C	255	255	255	255	265	275	295	315	245	365	295	415	345
	Масса 0.5х0.5	2,35	2,41	2,52	2,64	2,92	3,21	3,82	4,49	3,69	6,40	5,41	8,63	7,45
	Масса 0.8х0.5	2,65	2,72	2,86	3,00	3,32	3,65	4,36	5,13	4,18	7,32	6,15	9,88	8,49
	Масса 0.8х0.8	3,16	3,23	3,37	3,51	3,87	4,26	5,07	5,95	4,92	8,45	7,19	11,38	9,88
	Масса 1.0х0.8	3,45	3,54	3,70	3,87	4,27	4,70	5,60	6,58	5,42	9,37	7,93	12,63	10,92
	Обьем ,м3	0,02	0,02	0,02	0,02	0,03	0,03	0,04	0,05	0,04	0,08	0,07	0,12	0,11
	d	350	350	400	400	450	450	500	600	700	800	900	1000	1100
	D	410	450	460	500	510	550	600	700	800	900	1000	1100	1200
	B	420	350	470	400	520	450	610	710	810	910	1010	1110	1210
	C	465	395	515	445	565	495	655	755	855	955	1055	1155	1255
	Масса 0.5х0.5	11,19	9,82	14,08	12,52	17,29	15,54	22,71	31,10	40,81	51,82	64,13	77,76	92,69
	Масса 0.8х0.5	12,83	11,21	16,15	14,31	19,84	17,78	26,00	35,66	46,82	59,49	73,67	89,36	106,56
	Масса 0.8х0.8	14,74	13,00	18,53	16,54	22,74	20,52	29,95	40,97	53,69	68,13	84,28	102,13	121,69
	Масса 1.0х0.8	16,38	14,39	20,60	18,33	25,29	22,75	33,24	45,52	59,71	75,81	93,82	113,73	135,56
	Обьем ,м3	0,17	0,16	0,24	0,23	0,32	0,31	0,52	0,82	1,21	1,72	2,35	3,11	4,03
