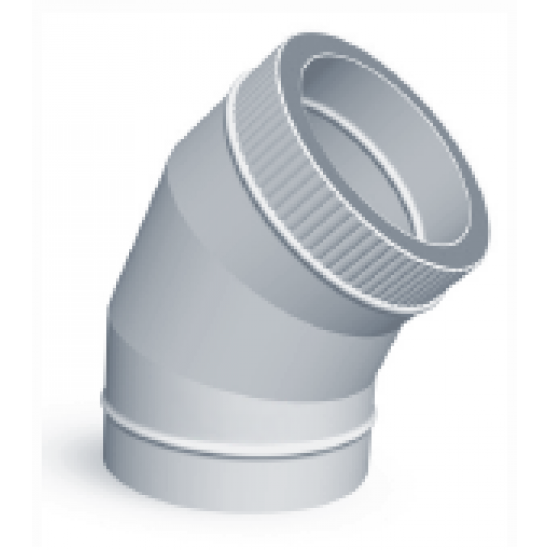

Отвод 45°

Отвод 45° - это основной элемент дымоходной системы, позволяющий изменять направление дымовой трубы в случаях, когда необходимо обойти препятствие, или повернуть дымоход в нужном направлении. Отводы выполняются из цилиндрических секторов, соединенных под определенным углом.

Дымовые трубы тип «Сэндвич» состоят из внутренней сварной трубы (различных марок сталей (AISI 430, 304, 321) разной толщины и внешней трубы большего диаметра из матовой или полированной (зеркальной) нержавеющей стали марки AISI 430 толщиной 0,5 мм или из оцинкованной стали. Между трубами проложен слой утеплителя — негорючий изоляционный материал на основе базальтовых пород.

Технические характеристики отводов 45°:

	d	115	120	130	140	150	160	180	200	200	250	250	300	300
	D	200	200	200	200	210	220	240	260	300	310	350	360	400
	B	230	230	230	230	240	240	255	270	218	300	253	335	289
	B1	215	215	215	215	225	235	245	255	204	290	198	330	292
	E	75	75	75	75	75	85	85	100	90	110	105	125	120
	E1	105	105	105	105	110	115	120	120	110	130	120	140	135
	Масса 0.5х0.5	1,59	1,63	1,71	1,79	1,98	2,10	2,48	2,89	2,46	3,95	3,48	5,23	4,68
	Масса 0.8х0.5	1,79	1,84	1,93	2,03	2,25	2,39	2,82	3,30	2,79	4,51	3,96	5,98	5,34
	Масса 0.8х0.8	2,14	2,18	2,28	2,37	2,63	2,79	3,29	3,83	3,29	5,21	4,62	6,89	6,21
	Масса 1.0х0.8	2,34	2,39	2,50	2,62	2,90	3,07	3,63	4,23	3,61	5,78	5,10	7,65	6,86
	Обьем ,м3	0,01	0,01	0,01	0,01	0,02	0,02	0,02	0,03	0,03	0,04	0,05	0,07	0,07
	d	350	350	400	400	450	450	500	600	700	800	900	1000	1100
	D	410	450	460	500	510	550	600	700	800	900	1000	1100	1200
	B	370	324	405	360	440	395	500	570	640	710	780	850	920
	B1	360	334	390	420	420	468	470	530	590	650	710	770	830
	E	135	135	145	149	155	165	165	175	185	195	205	215	225
	E1	160	160	180	195	200	210	220	240	260	280	300	320	340
	Масса 0.5х0.5	6,68	6,04	8,30	7,60	10,10	9,30	13,00	17,61	22,91	28,89	35,56	42,92	50,96
	Масса 0.8х0.5	7,65	6,90	9,52	8,68	11,59	10,64	14,88	20,19	26,29	33,17	40,85	49,32	58,58
